Upute za samogradnju sučelja za robotiku
Ovdje prikazano robotsko sučelje jednostavno je za samogradnju, priključuje se na printersku priključnicu računala, a može se programirati na jeziku BASIC, pa je idealno za upotrebu u školi (pogledajte na primjer program za upravljanje školskim zvonom koji se nalazi u eduindeksu !) , ali i za kompjutorsko upravljanje raznim uređajima u vašem domu (... možda i modelom dječje željeznice?...).

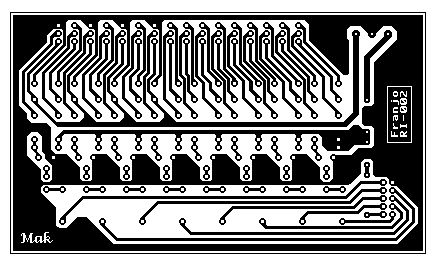

Da biste izgradili vlastito sučelje za robotiku, potrebna je izraditi štampanu pločicu prema donjoj slici :

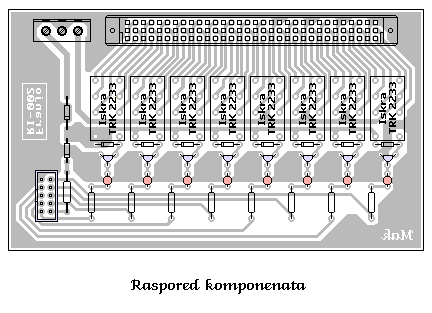

... a zatim na nju zalemiti komponente prema donjem rasporedu :
Slijedi specifkacija svih potrebnih dijelova (uključujući i kabel za priključak na računalo) sa cijenama koje važe u prodavaonici
FORMA ELEKTRONIKA, Zagreb, Petrova 104 (tel.01/2334 009)
| R.br. | Opis | Količina (kom.) | Jed.cijena (Kn) | Uk.cijena (Kn) |
| 1 | Rele Iskra TRK 2233 | 8 | 26.26 | 210.08 |
| 2 | Transistor | 8 | 0.75 | 6.00 |
| 3 | LED dioda | 8 | 0.89 | 7.12 |
| 4 | Otpornik 1 kohm, 0.25W | 8 | 0.13 | 1.04 |
| 5 | Otpornik 100 ohm, 0.25W | 1 | 0.20 | 0.20 |
| 6 | Dioda 1N4148 | 8 | 0.22 | 1.76 |
| 7 | Dioda 1N4005 | 2 | 0.32 | 0.64 |
| 8 | Konektor S302 10G | 1 | 3.30 | 3.30 |
| 9 | 96-pinski konektor | 1 | 24.89 | 24.89 |
| 10 | Redna stezaljka RS 103 | 1 | 3.51 | 3.51 |
| 11 | Konektor ESD 25p | 1 | 3.95 | 3.95 |
| 12 | Kučište konektora ESDH 25p | 1 | 3.43 | 3.43 |
| 13 | Konektor za kabel ES101 10G | 1 | 2.73 | 2.73 |
| 14 | Trakasti kabel 40 žila | 1 metar | 15.18 | 15.18 |
| Sveukupno: | 283.83 |
Predlažemo vam da u istoj prodavaonici kupite odmah i mali stabilizirani ispravljač 12V, 1A u obliku mrežnog adaptera koji stoji 118.80 kuna. Osim toga, dobro je kupiti i letvicu sa pinovima ES201 1x36G (5.68 kuna) koju možemo rezati po želji i koja služi za priključivanje raznih robotskih modela na 96-pinski konektor.
